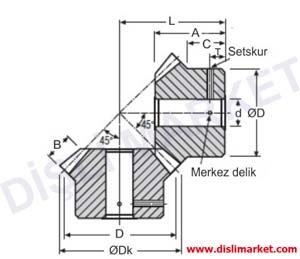

2.5 Modül 20 Diş Konik Dişli Ölçüleri
| z/z | 20/20 |
|---|---|
| Modül | 2.5 |
| Dk | 53.5 |
| Do | 50 |
| D | 40 |
| d | 14 |
| A | 30.5 |
| B | 12 |
| C | 16 |
| L | 45.9 |
| Malzeme | Ck45 |
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama
2.5 Modül 20 diş hazır konik dişli imalatı yüksek karbonlu çelik malzemeden konik dişli imalatı yapılmıştır. Hazır konik dişliler 1:1dişli çevrim oranında 90 derece yön değiştirici olarak 1000 rpm hızlara kadar sorunsuz güç aktarımı sağlayan gönye dişli sistemi ile çalışan dişli çeşididir. 2.5 modül 20 diş hazır konik dişli ölçüleri yukarıda ki konik dişli ölçülerine uygun olarak dişli imalatı yapılmıştır. Hazır konik dişlilerde müşteri isteklerine göre dişli ısıl işlem, dişli kama, dişli delik çapı, dişli setskur ve siyah oksit kaplama gibi ekstra işlemler yapılabilmektedir. Tüm hazır konik dişli ölçüleri için konik dişli kataloğu sayfasından konik dişli katalog ölçülerine ulaşabilirsiniz.
