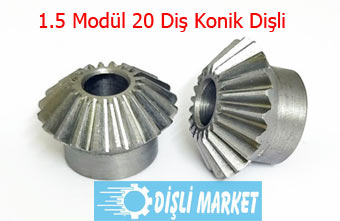

1.5 Modül 20 Diş Konik Dişli Ölçüleri
| z/z | 20/20 |
|---|---|
| Modül | 1.5 |
| Dk | 32.1 |
| Do | 30 |
| D | 22 |
| d | 10 |
| A | 20 |
| B | 10 |
| C | 8.5 |
| L | 27.4 |
| Malzeme | Ck45 |
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama
1.5 Modül 20 diş hazır konik dişli imalatı karbonu yüksek çelik malzemeden imalatı yapılmıştır. Hazır konik dişlide dişli delik ölçüsü pilot delik olarak imal edilmiştir. Hazır konik dişli 1:1 çevrim oranında gönye dişli olarak 90 derece hareket aktarma çözümleri için kullanılan dişlilerdir. Hafif yükteki dişli çalışma ortamları için ısıl işlem gerektirmeden kullanılabilen dişlilerdir.
Hazır konik dişliler talep üzerine dişlide ısıl işlem, delik çapı, kama ve setskur, siyah oksit kaplama seçenekleri sipariş durumunda belirtilebilir.
