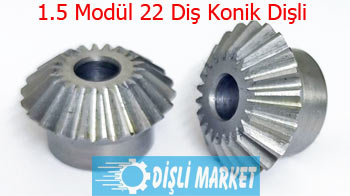

1.5 Modül 22 Diş Konik Dişli Ölçüleri
| z/z | 22/22 |
|---|---|
| Modül | 1.5 |
| Dk | 34.5 |
| Do | 33 |
| D | 25 |
| d | 10 |
| A | 20 |
| B | 10 |
| C | 9.7 |
| L | 30.2 |
| Malzeme | Ck45 |
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama
1.5 Modül 22 diş hazır konik dişli yüksek karbonlu çelik malzemeden dişli imalatı yapılmıştır. Konik dişli 90 derece yön değiştirici olarak güç aktarımı amacı ile üretilmiş dişli çeşididir. 1.5 Modül 22 diş hazır konik dişli 1/1 dişli çevrim oranında yukarıda belirtilen konik dişli ölçülerine uygun olarak dişli imalatı yapılmıştır. Gönye dişli olarak ta bilinen 90 derece hareket özelliğine sahip olan konik dişliler plastik konik dişli, paslanmaz konik dişli, bronz konik dişli, alüminyum konik dişli ve çelik konik dişli olarak dişli imalatı yapılmaktadır.
